Solar Power Performance Monitoring

Solar Power Performance Monitoring – Corrected Performance Ratio
Blue Solar Solution Co., Ltd.

Performance Monitoring สำคัญกับคนทำ Farm แสงอาทิตย์ยังไง?
หลายท่านคงมองว่า Solar Farm เป็นการลงทุนแบบเสือนอนกิน เนื่องจาก Solar Cell นั้น เป็นแหล่งกำเนิกไฟฟ้าที่ไม่มี Moving Part เท่าไหร่ ไม่เหมือนการผลิตไฟฟ้าที่ใช้ Turbine เพราะฉะนั้น การลงทุนใน Solar Farm เป็นเหมือนการลงทุนครั้งเดียว แล้วเก็บเกี่ยวกำไรนิ่งๆไปทุกเดือน ไม่ต้องดูแลอะไรมาก ไม่ต้องซื้อวัตถุดิบแบบโรงไฟฟ้าถ่านหิน แสงแดดนั้นก็ได้มาฟรีๆ
ที่กล่าวมาก็มีส่วนถูก ในเรื่องของค่าใช้จ่ายในการ Operate แต่ก็ไม่ใช่ว่าโรงไฟฟ้าพลังงานแสงอาทิตย์ จะไม่ต้องการการดูแลเอาใจใส่เลยซะทีเดียว ศัตรู ของ Solar Farm ยังคงมีอยู่รอบตัว เช่น ฟ้าผ่า อาจเหนี่ยวนำให้อุปกรณ์ต่างๆใน Farm เสียหายได้ ศัตรูอีกตัวหนึ่งก็คือ กระรอกน้อยที่ชอบกัดทุกอย่างที่เป็นเส้นสาย ซึ่งบางทีอาจจะแค่กัดทำลายได้แค่ฉนวนสายไฟ ก็ตาม แต่เมื่อแท้กทีมกับ น้ำฝนที่ตกลงมาแล้ว ก็อาจจะทำให้เกิดไฟฟ้าลัดวงจร ถึงขั้นเกิดไฟลุกไหม้ได้เลยทีเดียว หรือศัตรูถาวรที่้ไม่สามารถหลีกเลี่ยงได้อย่างฝุ่นละออง ที่มาจับตามแผง เหล่านี้ล้วนแล้วแต่ทำให้ ประสิทธิภาพของการผลิตไฟฟ้าไม่เป็นไปตามความคาดหวังทั้งสิ้น
การรับรู้เหตุการณ์เหล่านี้ให้ทันท่วงที จะสามารถลดการสูญเสียที่เกิดขึ้นในช่วงเวลา Downtime ได้ ซึ่งต้องอาศัยระบบ Monitoring ที่มีประสิทธิภาพ มีการวิเคราะห์ และ แจ้งเตือนอย่างทันท่วงที เพื่อให้ผู้ดูแลสามารถแก้ไขได้อย่างรวดเร็ว

ระบบตรวจวัดสถานะของแบตเตอรี่

ในระบบไฟฟ้าสำรอง จะมีการใช้ Battery จำนวนมากในการกักเก็บพลังงานไฟฟ้า ไว้ใช้ในเวลาที่ไฟดับ และไฟฟ้าตก เพื่อให้ระบบคอมพิวเตอร์หรืออุปกรณ์ไฟฟ้าที่สำคัญ เช่นอุปกรณ์ทางการแพทย์ ยังคงใช้งานได้อย่างราบรื่น เมื่อไฟฟ้าขัดข้อง

เราติดตั้งระบบไฟฟ้าสำรองนี้ขึ้นมา ก็เพื่อให้มั่นใจว่าเมื่อไฟฟ้าดับลง จะยังคงมีพลังงานไฟฟ้าสำรอง ใช้จนกว่าไฟฟ้าจะกลับมาปกติเหมือนเดิม หรือในระบบใหญ่ๆที่ต้องการเสถียรภาพสูงๆ ก็จะมีเครื่องกำเนิดไฟฟ้าที่ใช้น้ำมัน เพื่อปั่นไฟฟ้าขึ้นมาใช้เอง แต่เครื่องกำเนิดไฟฟ้านี้ ก็ต้องการเวลาในการสตาร์ท ประมาณ 5-20 นาที หลังจากเปิดเครื่อง ซึ่งก็จะเป็นหน้าที่ของแบตเตอรี่ ที่จะต้องช่วยจ่ายกระแสไฟฟ้าให้กับระบบในช่วงเวลาสั้นๆไปก่อน

ทำไมถึงต้องมี Battery Monitoring System ?

เนื่องจากในระบบไฟฟ้าสำรองนั้น แบตเตอร์รี่ จะถูกใช้งานเพียงแค่ช่วงเวลาสั้นๆ และเวลาส่วนใหญ่ แบตเตอรี่ จะถูกวางอยู่เฉยๆ และมีการชาร์จประจุบ้าง เพื่อเติมให้ประจุเต็มอยู่เสมอ

เพราะฉะนั้น เราจะไม่สามารถรู้ได้เลยว่า แบตเตอร์รี่ลูกที่วางอยู่เฉยๆนี้ ยังใช้งานได้ปกติอยู่หรือไม่ และมิหนำซ้ำโดยส่วนใหญ่ เรามักจะมารู้ว่าแบตเตอร์รี่เสีย ก็ตอนที่ไฟดับ แล้วแบตเตอรี่ไม่สามารถจ่ายไฟฟ้าได้ และนี่ก็เป็นสาเหตุอันดับหนึ่งที่ทำให้เกิด Downtime จาก Failure ของระบบไฟฟ้าสำรอง

แบตเตอรี่เสียกี่ลูก ถึงจะทำให้ระบบจ่ายไฟฟ้าสำรองไม่ได้ ?

ในระบบไฟฟ้าสำรอง มีระดับแรงดันไฟตรงที่ต้องการต่างๆกันไป เช่น 48V, 240V หรือ 380V และแบตเตอรี่ที่ใช้ ก็มีขนาดแรงดันต่างๆกันตั้งแต่ 2V ถึง 12V  เพราะฉะนั้น ใน 1 String จะมีแบตเตอรี่ ต่ออนุกรมกันมากถึง 192 ลูก และการต่อแบบอนุกรมนั้น กระแสของแบตเตอรี่ทุกลูก จะมีค่าเท่ากัน ถ้าหากมีแบตเตอรี่ ลูกใดลูกหนึ่ง มีความเสียหายทำให้จ่ายกระแสไฟฟ้าไม่ได้ กระแสไฟฟ้าทั้ง String ก็จะลดลงเท่ากับกระแสของลูกที่เสียหายนั่นเอง เพราะฉะนั้น หากมีแบตเตอรี่เสีย อยู่ใน String เพียงลูกเดียว ก็ทำให้ระบบไฟฟ้าสำรองทั้งระบบ ใช้งานไม่ได้

ในระบบไฟฟ้าบางระบบ จะมีแบตเตอรี่ต่อขนานกัน 2-4 String เพื่อเพิ่มกำลังไฟฟ้า และลดความเสี่ยงกรณีที่แบตเตอร์รี่บาง String ไม่สามารถจ่ายไฟได้ แต่การต่อขนานกันนี้ เมื่อมีแบตเตอรี่เสียอยู่ใน String ใด String หนึ่ง แบตเตอร์รี่ String นั้นแทนที่จะช่วยจ่ายพลังงานไฟฟ้า กลับกลายเป็น Load ที่ต้องให้แบตเตอรี่ String อื่น คอยจ่ายไฟให้กับมันแทน เพราะแรงดันของString ที่เสียนั้นจะน้อยกว่า String อื่น

แบตเตอรี่เสีย 1 ลูก จะทำให้แบตเตอร์รี่ลูกอื่น เสียไปด้วยได้อย่างไร ?

– หากแบตเตอรี่ลูกที่เสียนั้นมีความต้านทานภายในสูง ขณะ Float Charge จะมีแรงดันสูงกว่าแบตลูกอื่น และเนื่องจากการชาร์จ เป็นการชาร์จรวมทั้ง String จะทำให้แรงดันไฟฟ้าที่แบตลูกอื่นๆ Drop ลง และทำให้ชาร์จไม่เต็มที่

– หากแบตเตอรี่ลูกที่เสียนั้นมีกระแสรั่วไหลสูง นั่นหมายถึงแรงดันตกคร่อมแบตเตอร์รี่ขณะ Charge หรือ Float Charge ต่ำกว่าปกติ จะทำให้แรงดันตกคร่อมแบตลูกอื่นๆสูงกว่าปกติหรือ Overcharging หากทิ้งไว้นานๆ แบตลูกอื่นๆก็จะบวมและเสียตามไปด้วย

นอกจากจะทำให้แบตเตอรี่ลูกอื่นเสียตามแล้ว อาจจะทำให้ UPS หรือ Charger เสียตามไปด้วยได้อย่างไร ?

การที่มีแบตเตอรี่เสียอยู่ในระบบ ขณะที่ UPS หรือ Charger กำลัง Charge แล้วมีแบตเตอรี่ที่มีแรงดันตกคร่อมสูงผิดปกติอยู่ จะทำให้ระบบ Charge คิดว่า Charge แบตเตอรี่เต็มแล้ว ก็จะหยุด Charge พอหยุด Charge แรงดันของแบตเตอรี่ลูกที่เสียก็จะตกลงทันที ทำให้แรงดันรวมของ String ตกลง และ trig ให้ Charger เริ่ม Charge อีก วนเวียนแบบนี้ไปเรื่อยๆ จากที่ UPS ต้อง Float Charge เพียงสัปดาห์ละ 2 ครั้ง อาจจะเพิ่มเป็นวันละ นับ ร้อยครั้ง ทำให้ UPS หรือ Charger พังลงอย่างรวดเร็ว

ระบบตรวจวัดแบตเตอรี่ของเรา : BM-0204

สามารถวัดแบตเตอรี่ในระบบไฟฟ้าสำรองได้ 240 ลูก ต่อ 1 ระบบ และสามารถวัดได้ถึง 1,920 ลูกหากใช้งานร่วมกับเซอร์เวอร์
สามารถวัดค่าแรงดันของแบตเตอรี่แต่ละลูกได้ วัดกระแสสตริง และอุณหภูมิแวดล้อมได้แบบ Real-time
สามารถเทสแบตเตอรี่โดยอัตโนมัติ เพื่อตรวจสอบสถานะของแบตเตอรี่จากค่าความต้านทานภายใน
เหมาะกับการใช้งานในระบบไฟฟ้าสำรองของห้อง ดาต้าเซ็นเตอร์ และระบบสื่อสาร ที่ใช้งานไฟฟ้ากระแสตรง 48 โวลท์
ดูข้อมูลได้อย่างสะดวกผ่าน เว็บบราวเซอร์

โมดูลวัดแบตเตอรี่ : รุ่น BCM-208

BCM-208 ถูกออกแบบมาเพื่อ
– ใช้ในการวัดแรงดันแบตเตอรี่เป็นรายลูก
– ทำการเทสโหลด เพื่อเช็คสถานะของแบตเตอรี่เป็นรายลูก
– ตรวจวัดกระแสสตริงของแบตเตอรี่
– ไม่มีการใช้พลังงานจากแบตเตอรี่แทนแหล่งจ่าย จึงมั่นใจได้ว่า เมื่อไฟฟ้าดับเป็นระยะเวลานาน ระบบแบตเตอรี่มอนิเตอริ่ง จะไม่ใช้พลังงานจากแบตเตอรี่จนหมด และเพื่อ หลีกเลี่ยงการทำให้แบตเตอรี่เกิดความเสียหายได้

BCM-208 : Specification
Voltage measurement range 2 V – 12 V
Voltage accuracy +/- 0.1 %
Voltage resolution 0.01 V
No. of Voltage channels 8 Channels
No. of Current channels 2 Channels
No. of Temperature channel 1 Channel
Dry Contact Output 12V/1A 1 Channel
Communication RS-485 with Modbus Protocol
Communication Response Time 100 ms
Operating temperature -20 to 80 ºC
Operating humidity non-condensing  10 – 80% RH
Current Accuracy +/- 1%
Current Resolution 0.1 A
Temp. measurement range 0-80 ⁰C
Temperature accuracy +/- 2%
Temperature resolution 0.1 ⁰C
Auto. Load Test is available for 7 – 300AH Battery
Auto. Load Test Schedulable up to 4 time/day
Powered from Power Supply 12 – 48 Vdc
Power consumption 2 W
Size 10x20x3 cm.  Weight 760 g.

อุปกรณ์เก็บข้อมูล : รุ่น BDC-1015

BDC-1015 เป็นอุปกรณ์แม่ข่าย ที่คอยเก็บข้อมูลจาก BCM-208 ซึ่งเป็นอุปกรณ์ลูก ผ่านการสื่อสารโดยใช้ port  RS485  และใช้ Modbus protocol
BDC-1015 สามารถทำเป็น เว็บเซอร์เวอร์ เพื่อให้ผู้ใช้งาน สามารถดึงข้อมูลผ่านเว็บเซอร์เวอร์ได้ และยังสามารถใช้งานร่วมกับ บริการการคลาวด์ ของทางบลูโซลาร์โซลูชั่นได้อีกด้วย

BDC-1015 : Specification
Maximum number of connection to BCM-208 :
30 modules 240 Batteries (15 modules/bus)
No. of RS-485 Port 2 ports
No. of Ethernet Port 1 port
Web-service Interface JSON
Web-based User Interface HTML5
Dry Contact Output 12V/1A 2 Channels
Auxiliary Analog Input 2 Channels
Operating temperature -20 to 80 ºC
Operating humidity non-condensing 10 – 80% RH
Load Test Scheduling Configurable
Internal Resistance Data Logger
Solid State Current Load
SD Card Memory 4 GB
OLED Display
Powered from Power Supply 12 – 48 Vdc
Power consumption 2 W
Size 10x20x3 cm.  Weight 500 g.

เซ็นเซอร์วัดกระแสไฟฟ้ากระแสตรง และ อุณหภูมิ : รุ่น C8-200

C8-200 เป็นชุดอุปกรณ์ที่ใช้ในการวัดกระแสสตริง ซึ่งเป็นชนิด Hall Effect
และใช้ในการวัดอุณหภูมิของสภาพแวดล้อม

C8-200 : Specification
Current Sensor
Current measurement range +/- 50 to 1000 A
Current Accuracy +/- 1%
Linearity 1%
Insulation Voltage 3000 Vdc
Operating Temperature -10°C ~ +80°C
Unit Weight 90 g
Offset Voltage 20mV
Hysteresis Error ±10mV
Overload Capacity 20 times
Response Time 10uS
Thermal Drift 500 ppm/°C
Power Consumption 0.25 W
Temperature Sensor
Temperature measurement range 0-80 ⁰C

ซอฟแวร์  : ที่ติดตั้งกับ คอมพิวเตอร์

Battery Monitoring Software installed in an industrial PC to manage load test schedule, record data and analyze state of health of individual battery using internal resistance information.

Software Features and Functions

Structure Configuration
– Multi-Site Management
– Multi-UPS per Site
– Multi-String per UPS
– Battery Types and Condition

Real-time Monitoring
– Charge/Discharge Status
– Individual Battery Voltage
– String Total Voltage
– String Current
– Ambient Temperature

Overall Level Alert
– Power Outage / Discharge Event
– Abnormal Ambient Temperature
– Over Charge/Discharge Current

Individual Battery Alert
– Over Charging Voltage
– Deep Discharging Voltage
– Internal Resistance exceeding threshold
– %Change of Internal Resistance from Initial State

Discharge Curve Analysis
– Discharge curve comparable to the other batteries
– Internal Resistance Trending comparing to threshold

Scheduled Automatic Load Test
– Monthly/Daily Schedule
– Specific day of month
– Specific hour of day

Monitoring Cloud Services

We also provide cloud solution for Battery Monitoring Services.

Why cloud?
– Customers can monitor anywhere anytime over the internet.
– Multiple locations support.
– Maintenance-free software.
– Save initial cost on infrastructure.
– Free new features update.



Solar Farm Monitoring System

Introduction

Blue Solar Solution provides an integrative real-time monitoring system to monitor performance of the solar farm in term of business, marketing, and operational. Our end to end solution will help the solar farm operators on monitoring, analysis and alert by the information gathered from all equipment in the solar farm.

In general, the solar farm owner can monitor overall performance from the inverter’s cloud-based application using the data uploaded from local sites every 15 mins. It’s enough for the owner to monitor the energy generated or revenue generated by the solar farm but for the operators who take care of the system, one of the challenges is to minimize the downtime by identifying the root cause of the failure as soon as possible in day to day operation.

Our monitoring system can connect and retrieve all the necessary data from all equipment including switchgears, power quality meters, transformers, inverters, pv combiner boxes, environment monitoring such as solar radiation, ambient temperature, panel temperature, wind speed and direction. By integration of these equipment’s data, we can provide the insight of the solar farm performance and ensure that nothing goes wrong on your site.

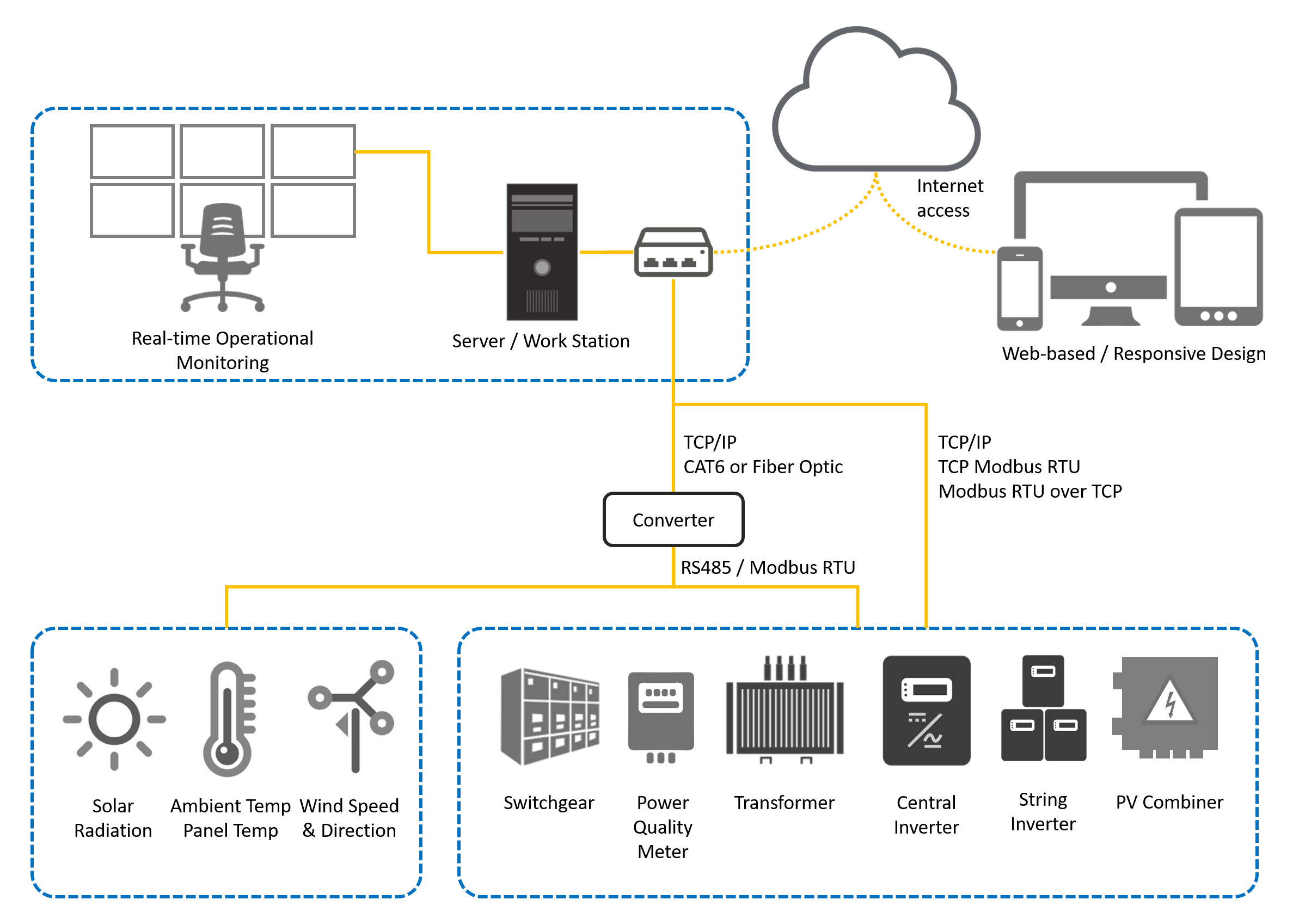

System Diagram – All equipment are connected and monitored

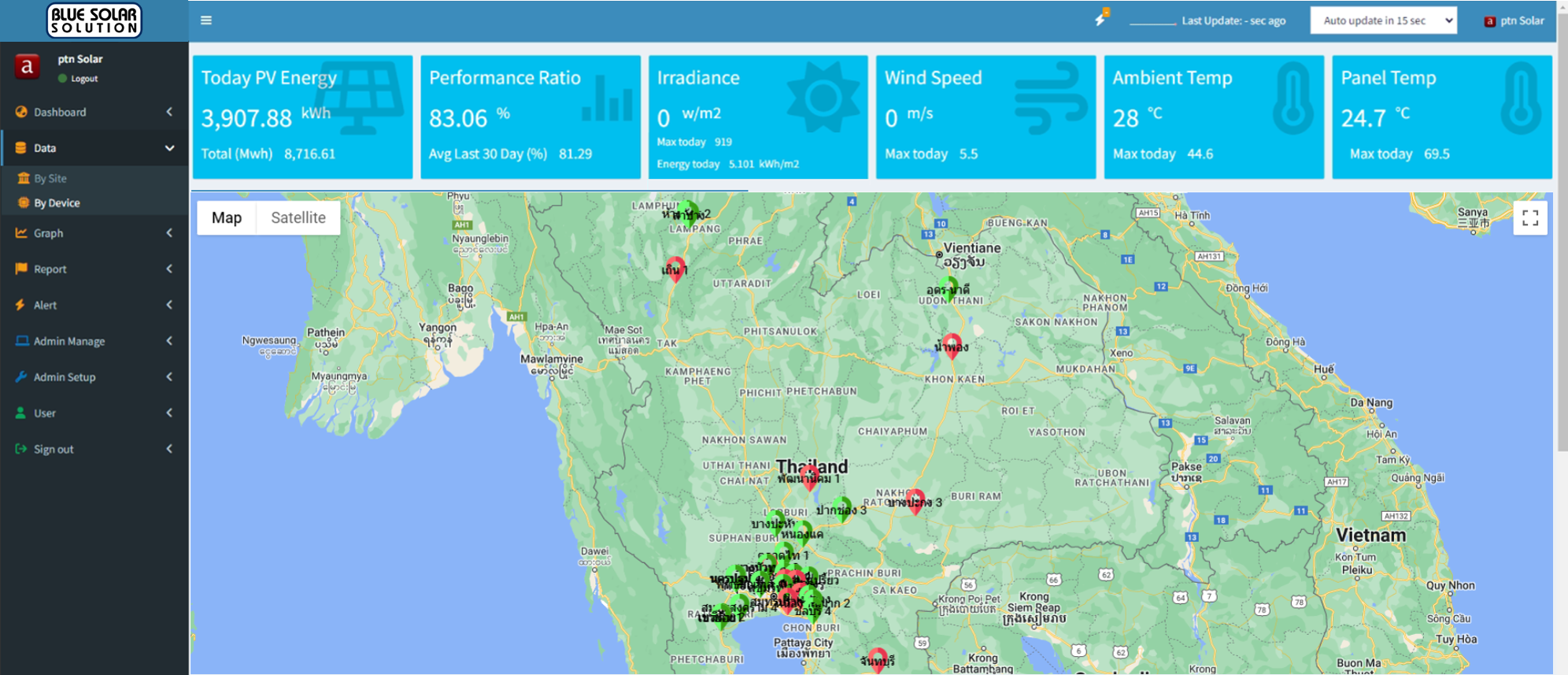

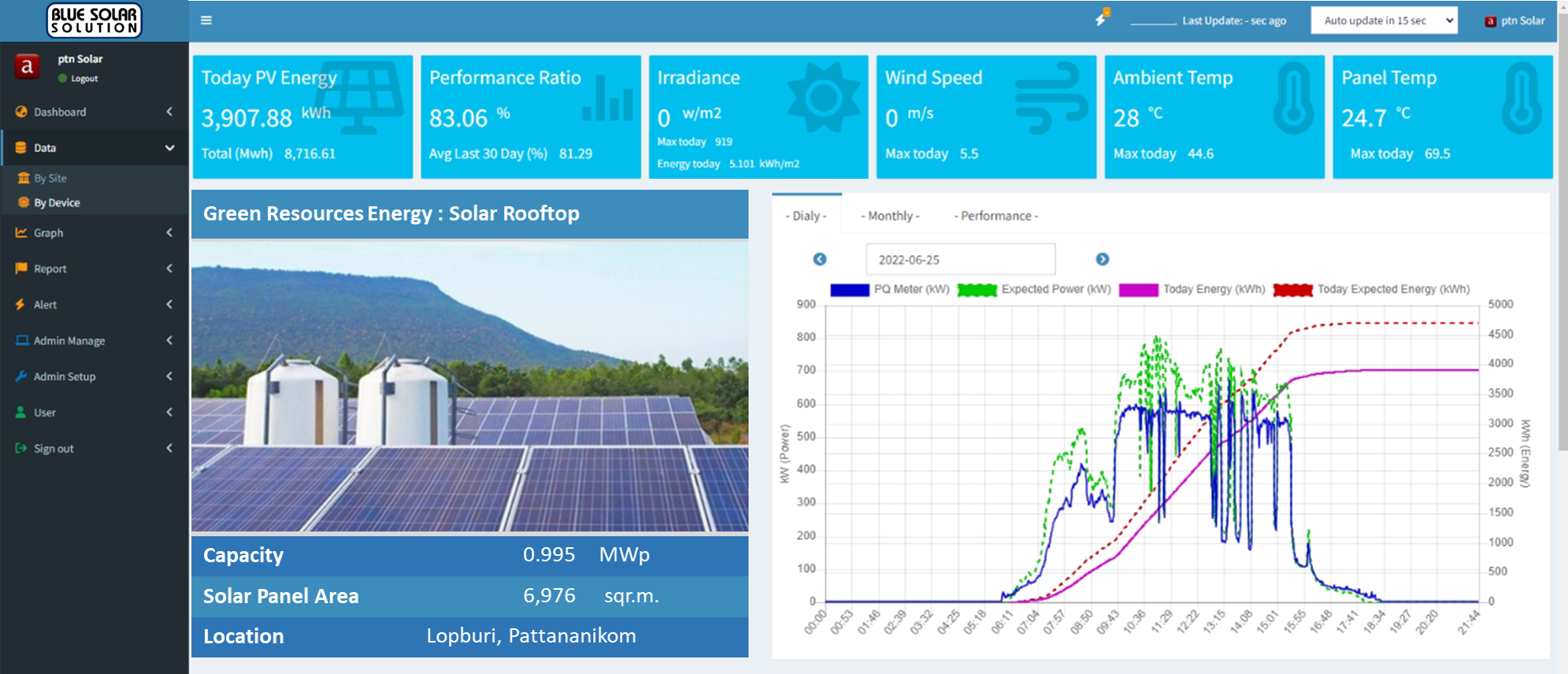

Real-time Operational Dashboard





Solar Power Installation Services

ทำไมพลังงานแสงอาทิตย์ถึงได้รับความนิยม

ปัจจุบันภาคเอกชนกำลังให้ความสนใจกับพลังงานทางเลือก ที่สามารถผลิตขึ้นใช้เองได้ เนื่องจากมีประโยชน์คุ้มค่าในหลายๆทาง เช่น

  • ช่วยให้ค่าใช้จ่ายในการผลิต (ค่าไฟฟ้า) น้อยลงทันที
  • เป็นการลงทุนในสินทรัพย์ที่ไร้ความเสี่ยง เพราะไฟฟ้าเป็นสิ่งที่ต้องใช้ทุกวัน
  • ระยะเวลาคืนทุนสั้นปัจจุบันเหลือเพียง 6-8 ปี เนื่องจากต้นทุนของระบบลดลงเรื่อยๆ
  • แสงแดดในไทยมีความเข้มสูง ช่วง peak มีกำลังงานมากกว่า 1000 w/sqr.m.
  • ผู้ผลิตแผง มีการรับประกันแผง 15 – 25 ปี

หากท่านกำลังหาผู้รับเหมาติดตั้ง Solar Power Plant หรือ Solar Rooftop

Partner ของเรามีประสบการณ์ในการติดตั้ง ทั้ง Solar Farm ขนาดใหญ่ 5 MW – 30 MW และงาน Solar Rooftop ทั้งขนาดเล็กและขนาดใหญ่ 10 kW – 2MW

เน้นบริหารงานแบบ Customer Centric ซึ่งความต้องการของลูกค้ามีความสำคัญเป็นอันดับ 1 ทำงานเรียบร้อย ปราณีต และที่สำคัญ ทำงานจบรวดเร็ว ก่อนกำหนด

สนใจบริการติดตั้ง Solar Power Plant สามารถติดต่อได้ที่ คุณไพศาล ทองเส้ง เบอร์โทร 0863310110

ภาพตัวอย่างงานติดตั้ง Solar Rooftop ขนาด 2MW

งาน mounting แผง solar cell กับหลังคาโรงงาน

งาน mounting แผง solar cell กับหลังคาโรงงาน

งาน เข้าสาย และ Labeling ที่มีมาตรฐาน

งานติดตั้ง String Inverter

งาน wiring และ ติดตั้ง Main Switch

การเก็บความเรียบร้อย

Suphanburi 5MW Solar Power Plant Monitoring

24th Jun 2017 : Install String Level PV Monitoring System

บริษัท บลูโซลาร์โซลูชั่น จำกัด ได้พัฒนาระบบ Monitoring เพื่อช่วยเพิ่มประสิทธิภาพ ให้กับงานด้าน Operation and Maintenance ระบบ Solar Power Plant โดยเพิ่ม Function ใหม่ คือการ Monitor Solar Panel String ในรูปแบบ Map ตามพื้นที่ติดตั้งจริง

ผู้ดำเนินงาน จึงสามารถระบุตำแหน่งของ แผง Solar ที่ต้องการการบำรุงรักษาได้อย่างง่ายดาย โดยไม่ต้องเปิด แผนผังโรงไฟฟ้า ซึ่งใช้เวลานาน

นอกจากนี้ ระบบ String Monitoring นี้ยังแสดงความผิดปกติของแผงด้วย Graphic ที่ดูง่าย เพื่อให้ User ดูแล้วเกิดความเข้าใจ

Saraburi 5MW Solar Farm

17th Jun 2017 : Install String Level PV Monitoring System

Blue Solar Solution Co., Ltd. ได้รับความไว้วางใจจาก บริษัท Irradiance Solar และ Jetion Solar ให้เข้างานติดตั้ง Solar Monitoring System เพื่อ monitor การทำงานของ Solar Panel ในระดับ String ในโครงการ 5MW Solar Power Plant ที่ อ.บ้านหมอ จ.สระบุรี

ทาง Blue Solar Solution ได้ทำการเชื่อมต่ออุปกรณ์ Combiner Box จำนวน 54 ตู้ ทำให้สามารถ Monitor PV String ได้ถึง 864 Strings ซึ่งครอบคลุม Solar Panel มากกว่า 17,000 แผง

ในวันที่ติดตั้ง แสงแดดมีกำลังถึง 1,100 w/sqr.m. ที่ จ.สระบุรีนี้ถือเป็นอีกหนึ่งจังหวัด ที่เหมาะสมต่อการทำ Solar Farm เป็นอย่างมาก

หากมี Solar Panel แผงใดแผงหนึ่งทำงานไม่ได้ประสิทธิภาพ จะทำให้กระแสรวมทั้ง String ซึ่งประกอบด้วย Solar Panel ถึง 20 แผง ทำงานได้ไม่เต็มที่ไปด้วย เนื่องจากการเชื่อมต่อกันแบบ อนุกรมกัน กระแสที่ไหลทั้ง String นั้น จะมีค่าเท่ากันทุกแผง และจะมีค่าเท่ากับแผงที่สามารถจ่ายกระแสได้น้อยที่สุด

การติดตั้งระบบมอนิเตอร์ ที่สามารถลงลึกถึงประสิทธิภาพการทำงานในระดับ String จึงเป็นสิ่งสำคัญ ที่จะให้เม็ดเงินที่ได้ลงทุนไป เกิดเป็นผลประโยชน์สูงสุดในอนาคต

บริษัท บลูโซลาร์โซลูชั่น จำกัด นั้น เรามีทีมวิศวกรที่มีความชำนาญในระบบ Monitoring เราสามารถให้คำปรึกษาและความช่วยเหลือ ในงานติดตั้ง การตั้งค่า และการ Design การเชื่อมต่อข้อมูล ของอุปกรณ์ต่างๆ เพื่อให้งานเสร็จลุล่วงได้ในเวลาอันสั้น

Battery Monitoring System

Why do we use battery monitoring system?

Continuous power is essential for organizations with critical applications. Stand by batteries provide the last line of defence against downtime. Without battery monitoring the true integrity and capacity of battery banks remains unknown.

Technology of battery monitoring has important impact on reliability and can be used to define the best strategy for service and replacement, resulting in a better level of protection for all applications. Continuous monitoring of internal resistance, voltage, current, temperature and changes during charge/ discharge cycling can specify degeneration of individual batteries prior to failure.

Our Battery Monitoring System

Intelligent battery status monitoring with predictive analytics and alert before its failure
Real-time Monitoring with high accuracy
Battery cells can be monitored individually
Automatic Online Load Test during float charge – no maintenance time
Secure installation
Scalable with modular design

Applications

  • Solar Farm – Energy Storage – up to 2 MWH per system
  • Telecom Industry 48 Vdc system – Network Nodes and BSC Centralized monitoring.
  • Data Center – UPS backup battery – up to 1,920 battery blocks per system

Specifications : Solution BM-0204

Battery Monitoring Catalog 20180319

Battery monitoring solution for energy back-up batteries. Up to 240 batteries per single system and up to 1,920 batteries using additional server.
Real-time monitoring for individual cell voltage, ambient temperature and string current.
Automatic load test and battery health check by internal resistance.
Suitable for both Data Center and Telco with 48Vdc environment.
Web-based user interface and web-service API (JSON)

Battery Monitoring Module : model BCM-208

A BCM-208 is designed for individual battery cell voltage measurement.
Individually load test to check state of health (SoH) of each battery.
Float charge current and voltage monitoring.
No power consumed from monitored battery to avoid fully discharge that can cause the battery damages.

BCM-208 : Specification
Voltage measurement range 2 V – 12 V
Voltage accuracy +/- 0.1 %
Voltage resolution 0.01 V
No. of Voltage channels 8 Channels
No. of Current channels 2 Channels
No. of Temperature channel 1 Channel
Dry Contact Output 12V/1A 1 Channel
Communication RS-485 with Modbus Protocol
Communication Response Time 100 ms
Operating temperature -20 to 80 ºC
Operating humidity non-condensing  10 – 80% RH
Current Accuracy +/- 1%
Current Resolution 0.1 A
Temp. measurement range 0-80 ⁰C
Temperature accuracy +/- 2%
Temperature resolution 0.1 ⁰C
Auto. Load Test is available for 7 – 300AH Battery
Auto. Load Test Schedulable up to 4 time/day
Powered from Power Supply 12 – 48 Vdc
Power consumption 2 W
Size 10x20x3 cm.  Weight 760 g.

Data Collector Unit : model BDC-1015

A BDC-1015 Fanless Embedded system is used to collect voltage/temperature/current data from BCM-208 via RS485 ports.
BDC-1015 can be web server to let client computers to connect and display battery information via web-base UI and JSON API.
And also be a web client used to post data to cloud server.

BDC-1015 : Specification
Maximum number of connection to BCM-208 :
30 modules 240 Batteries (15 modules/bus)
No. of RS-485 Port 2 ports
No. of Ethernet Port 1 port
Web-service Interface JSON
Web-based User Interface HTML5
Dry Contact Output 12V/1A 2 Channels
Auxiliary Analog Input 2 Channels
Operating temperature -20 to 80 ºC
Operating humidity non-condensing 10 – 80% RH
Load Test Scheduling Configurable
Internal Resistance Data Logger
Solid State Current Load
SD Card Memory 4 GB
OLED Display
Powered from Power Supply 12 – 48 Vdc
Power consumption 2 W
Size 10x20x3 cm.  Weight 500 g.

String Current & Temperature Module : model C8-200

A C8-200 is a module used to measure the string current and ambient temperature with hall effect current senor and temperature probe.

C8-200 : Specification
Current Sensor
Current measurement range +/- 50 to 1000 A
Current Accuracy +/- 1%
Linearity 1%
Insulation Voltage 3000 Vdc
Operating Temperature -10°C ~ +80°C
Unit Weight 90 g
Offset Voltage 20mV
Hysteresis Error ±10mV
Overload Capacity 20 times
Response Time 10uS
Thermal Drift 500 ppm/°C
Power Consumption 0.25 W
Temperature Sensor
Temperature measurement range 0-80 ⁰C

Software Interface : PC Version

Battery Monitoring Software installed in an industrial PC to manage load test schedule, record data and analyze state of health of individual battery using internal resistance information.

Software Features and Functions

Structure Configuration
– Multi-Site Management
– Multi-UPS per Site
– Multi-String per UPS
– Battery Types and Condition

Real-time Monitoring
– Charge/Discharge Status
– Individual Battery Voltage
– String Total Voltage
– String Current
– Ambient Temperature

Overall Level Alert
– Power Outage / Discharge Event
– Abnormal Ambient Temperature
– Over Charge/Discharge Current

Individual Battery Alert
– Over Charging Voltage
– Deep Discharging Voltage
– Internal Resistance exceeding threshold
– %Change of Internal Resistance from Initial State

Discharge Curve Analysis
– Discharge curve comparable to the other batteries
– Internal Resistance Trending comparing to threshold

Scheduled Automatic Load Test
– Monthly/Daily Schedule
– Specific day of month
– Specific hour of day

Monitoring Cloud Services

We also provide cloud solution for Battery Monitoring Services.

Why cloud?
– Customers can monitor anywhere anytime over the internet.
– Multiple locations support.
– Maintenance-free software.
– Save initial cost on infrastructure.
– Free new features update.
